android 系统架构图,Android系统架构图详解

Android系统作为全球最受欢迎的移动操作系统之一，其架构设计在保证系统稳定性和扩展性的同时，也为开发者提供了丰富的开发环境。本文将详细介绍Android系统的架构图，帮助读者更好地理解其内部结构。

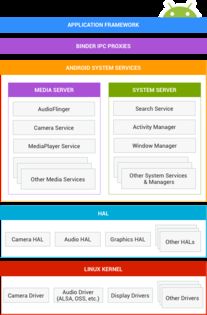

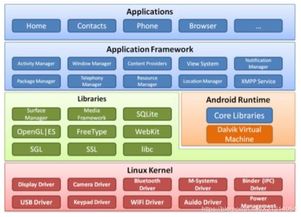

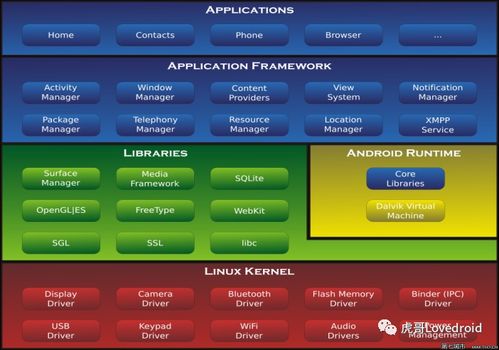

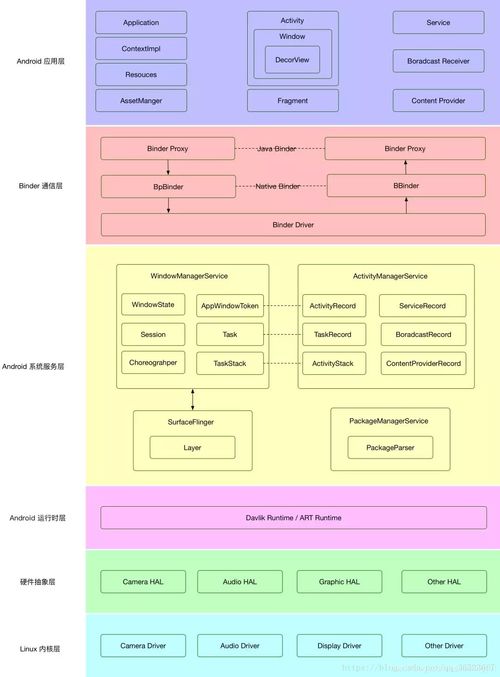

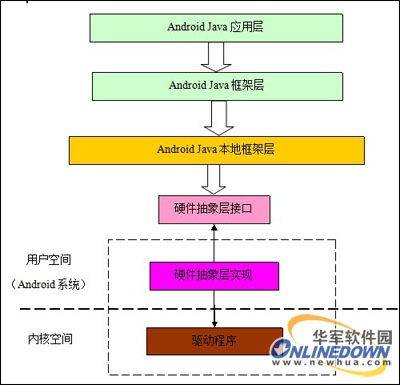

Android系统架构采用分层设计，从上到下分为四层：应用程序层、应用框架层、系统库和Android运行时以及Linux内核。

应用程序层是Android系统最外层，包括用户安装的所有应用程序，如浏览器、联系人、相机等。开发者可以利用Java语言设计和编写自己的应用程序，这些程序与系统自带的应用程序平等共存。

应用框架层是Android应用开发的基础，包括以下核心组件：

活动管理器（Activity Manager）：负责管理应用程序的生命周期，包括启动、暂停、恢复和结束活动。

窗口管理器（Window Manager）：负责管理应用程序的窗口，包括创建、显示和隐藏窗口。

内容提供者（Content Providers）：提供应用程序间数据共享的接口。

资源管理器（Resource Manager）：管理应用程序的资源，如字符串、图片、布局等。

通知管理器（Notification Manager）：管理应用程序的通知，如弹窗、横幅等。

包管理器（Package Manager）：管理应用程序的安装、卸载和更新。

电话管理器（Telephony Manager）：提供电话功能，如拨打电话、发送短信等。

位置管理器（Location Manager）：提供地理位置信息。

XMPP服务：提供即时通讯功能。

系统库和Android运行时位于应用框架层下方，主要包括以下部分：

系统库：包括C/C++库，为Android系统提供基本功能，如媒体库（OpenGL、WebKit）、C库（libc）、SSL（libSSL）等。

Android运行时：包括核心库和虚拟机（如Dalvik或ART）。核心库提供Java编程语言的基本功能，而虚拟机运行应用程序。

Linux内核位于Android系统架构的最底层，为设备硬件提供底层驱动支持，如显示驱动、音频驱动、照相机驱动、蓝牙驱动、Wi-Fi驱动、电源管理等。

Android系统架构采用分层设计，从上到下分别为应用程序层、应用框架层、系统库和Android运行时以及Linux内核。这种设计使得Android系统具有高度的稳定性和可扩展性，同时也为开发者提供了丰富的开发环境。
